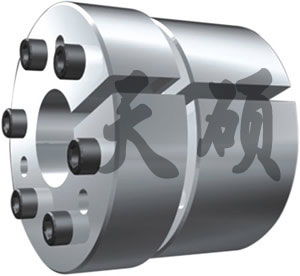

Z13型脹緊聯結套

產品分類：產品展示

Z13型脹緊套內外錐環用內六角螺栓擰緊,結合面較長,且對中性好,適用于旋轉精度要求較高和傳遞較大載荷的場合。

訂購熱線：400-999-0822

立即咨詢

產品詳情

特性:Z13型脹緊套內外錐環用內六角螺栓擰緊,結合面較長,且對中性好,適用于旋轉精度要求較高和傳遞較大載荷的場合。

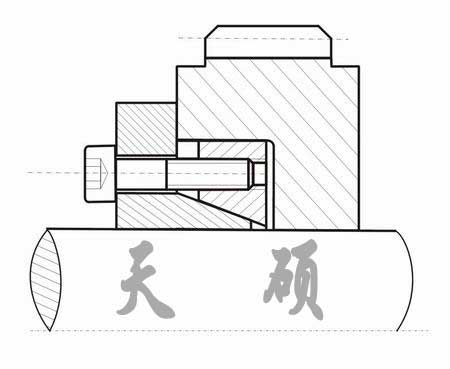

安裝參考范例

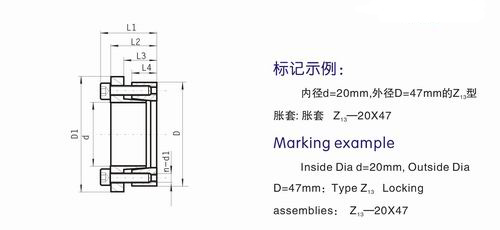

Z13型脹緊聯接套的基本尺寸和參數：

A 基本尺寸（ mm ） Dimensions							額定負荷		內六角螺釘			脹套與軸結合面上的壓力 pt N/mm2	脹套與輪載結合面上的壓力 pt N/mm2	重量 kg
d	D	L1	L2	L3	L4	D1	轉矩Mt kN	軸向力Ft kN ．m	d1	n	MA N． m	脹套與軸結合面上的壓力 pt N/mm2	脹套與輪載結合面上的壓力 pt N/mm2	重量 kg
20 22 24 25 28 30 32 35	47 47 50 50 55 55 60 60	48 48 48 48 48 48 48 48	42 42 42 42 42 42 42 42	29 29 29 29 29 29 29 29	26 26 26 26 26 26 26 26	53 53 56 56 61 61 66 66	0.54 0.6 0.65 0.68 0.76 0.82 1.31 1.44	54 54 54 54 54 54 82 82	M6 M6 M6 M6 M6 M6 M6 M6	7 7 7 7 7 7 11 11	14 14 14 14 14 14 14 14	276 253 230 222 198 186 261 240	117 118 110 111 100 101 139 140	0.51 0.53 0.55 0.65 0.62 0.80 0.70 0.81
38 40	65 65	48 48	42 42	29 29	26 26	71 71	1.56 1.64	82 82	M6 M6	11 11	14 14	220 209	129 129	0.77 1.33
42 45	75 75	59 59	51 51	34.4 34.4	30 30	81 81	2.13 2.28	101 101	M8 M8	6 6	41 41	213 199	119 119	1.24 1.44
48 50 55 60	80 80 85 90	59 59 59 59	51 51 51 51	34.4 34.4 34.4 34.4	30 30 30 30	86 86 91 96	2.43 2.53 4.18 4.56	101 101 152 152	M8 M8 M8 M8	6 6 9 9	41 41 41 41	186 179 244 224	112 112 158 149	1.41 1.35 1.45 1.55
65 70	95 110	59 66	51 56	34.4 45	30 40	102 117	4.94 6.5	152 186	M8 M10	9 7	41 83	206 176	141 112	1.67 2.61
75 80	115 120	66 66	56 56	45 45	40 40	122 127	7 7.4	186 186	M10 M10	7 7	83 83	165 153	107 102	2.75 2.89
85 90	125 130	66 66	56 56	45 45	40 40	132 137	9 9.6	213 213	M10 M10	8 8	83 83	165 157	112 109	3.04 3.18
95 100	135 145	66 77	56 65	45 52	40 46	142 153	12.6 13.3	267 270	M10 M12	10 7	83 145	185 153	130 105	3.33 4.62
110 120	155 165	77 77	65 65	52 52	46 46	163 173	14.7 18.4	270 309	M12 M12	7 8	145 145	140 147	90 107	5.00 5.37
130 140 150	180 190 200	77 87.5 87.5	66 73.5 73.5	52 58.5 58.5	46 51 51	188 199 209	25.1 40.15 47	388 586 639	M12 M14 M14	10 11 12	145 230 230	171 213 217	124 157 163	6.46 7.73 8.21
160 170 180	210 225 235	87.5 87.5 87.5	73.5 73.5 73.5	58.5 58.5 58.5	51 51 51	219 234 244	54.3 63 66	692 746 746	M14 M14 M14	13 14 14	230 230 230	220 226 212	167 171 162	8.64 10.14 10.66
注： 1、表中所列數據為無隔圈“A ”配置時脹套的額定負荷，當有隔圈配置時其額定負荷為表列負荷的62% ； 2、Z13 型脹套螺釘?shù)臋C(jī)械性能等級為12.9 級。
